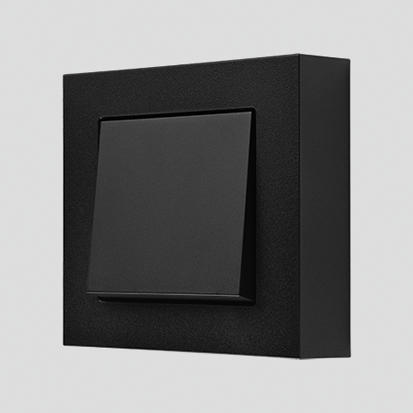

Trykknapp enkel uten piktogram, (fulstendig produkt), 16AX, svart matt

1410045

Trykknapp enkel uten piktogram, (fulstendig produkt), 16AX, svart matt
Legg i huskeliste

Grunndata

  1. Serie: Simon 55
  2. Navn på produktet/type: trykknapp enkel uten piktogram
  3. Farge: svart matt
  4. RAL (lignende): RAL 9004
  5. Type produkt: fulstendig produkt
  6. Nominell strøm lysrør: 16 AX
  7. Nominell spenning: 250 V
  8. Tilkoblingstype/Type feste: skrutilkobling
  9. Beskyttelsesgrad IP: IP20
  10. Bakgrunnsbelysning: nei

Teknisk data

  1. ETIM klasse: EC000029 Trykknapp
  2. Påskrift/Piktogram: mangel
  3. Materiale: plast,
    ABS,
    PC,
    halogenfri
  4. Overflate behandling: matt
  5. Monteringsmåte [ETIM]: overflatemontering
  6. Innfesting: Skruer
  7. Høyde på produktet: 80 mm
  8. Bredde: 80 mm
  9. Produktdybde: 33 mm
  10. Installasjonsdybde: 0 mm
  11. Betjening/ Virkemåte: Vippe
  12. Antall knapper / funksjoner: 1
  13. Tilkobling: 1-polet bryter
  14. Antall kontakter: 1
  15. Tilkobling i bruk: Enkel normalt åpen tilkopling (NO)

Logistikk data

  1. Antall i eske: 10
  2. Målenhet: stk.
  3. T.primæremb.: folie
  4. H. på prim. embal: 16 cm
  5. Bredde pr produkt: 11 cm ?Horisontal dimensjon av siden med etiketten eller fronten av produktet
  6. Lengde på primær emballasje: 4 cm
  7. Type embalasje: lukket boks
  8. Høyde på multipakkemballasje: 10 cm
  9. Bredde på multipakkemballasje: 19 cm ?Horisontal dimensjon av siden med etiketten
  10. Lengde på multipakkemballasje: 23 cm
