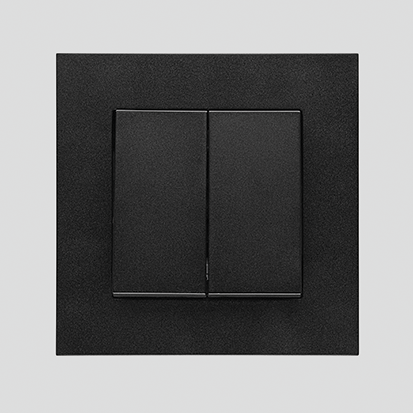

Dobbel trykknapp, dobbelkrets: 2 innganger, 2 utganger., svart matt, 16AX

1406563

Dobbel trykknapp, dobbelkrets: 2 innganger, 2 utganger., svart matt, 16AX
Legg i huskeliste

Grunndata

  1. Serie: Simon 55
  2. Navn på produktet/type: dobbel trykknapp, dobbelkrets: 2 innganger, 2 utganger.
  3. Farge: svart matt
  4. RAL (lignende): RAL 9004
  5. Type produkt: modul
  6. Nominell strøm lysrør: 16 AX
  7. Nominell spenning: 250 V
  8. Beskyttelsesgrad IP: IP20/IP44
  9. Bakgrunnsbelysning: valgfritt,
    ikke inkludert

Teknisk data

  1. ETIM klasse: EC000029 Trykknapp
  2. Påskrift/Piktogram: mangel
  3. Materiale: plast,
    PC,
    halogenfri
  4. Overflate behandling: matt
  5. Monteringsmåte [ETIM]: innfelt montering
  6. Innfesting: skruer (til f.eks. boks)
  7. Høyde på produktet: 90 mm
  8. Bredde: 90 mm
  9. Produktdybde: 39.5 mm
  10. Installasjonsdybde: 26 mm
  11. Betjening/ Virkemåte: Vippe
  12. Antall knapper / funksjoner: 2
  13. Tilkobling: 2x1 pol bryter
  14. Modell: Todelt knapp
  15. Antall kontakter: 2
  16. Tilkobling i bruk: To normalt åpne kontakter (NO)

Logistikk data

  1. Antall i eske: 10
  2. Målenhet: stk.
  3. EAN primær emballasje: 5902787875459
  4. T.primæremb.: folie
  5. H. på prim. embal: 16 cm
  6. Bredde pr produkt: 11 cm ?Horisontal dimensjon av siden med etiketten eller fronten av produktet
  7. Lengde på primær emballasje: 4.5 cm
  8. Produktvekt i primær emballasje: 0.065 kg
  9. Type embalasje: lukket boks
  10. Høyde på multipakkemballasje: 10 cm
  11. Bredde på multipakkemballasje: 19 cm ?Horisontal dimensjon av siden med etiketten
  12. Lengde på multipakkemballasje: 23 cm

Nedlastinger

  1. Last ned produktark
  2. TP2A.2/149/N
