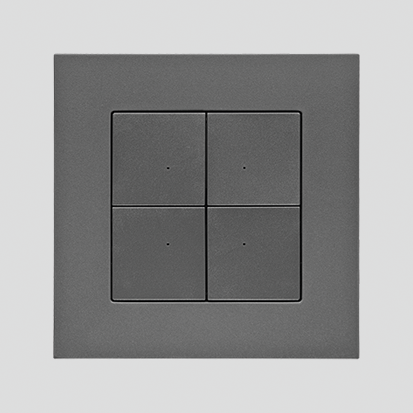

Elektronisk 4-knapps bryter, grå matt, 16AX, 6A

1410037

Elektronisk 4-knapps bryter, grå matt, 16AX, 6A
Legg i huskeliste

Grunndata

  1. Serie: Simon 55
  2. Navn på produktet/type: Elektronisk 4-knapps bryter
  3. Farge: grå matt
  4. RAL (lignende): RAL 7012
  5. Type produkt: modul
  6. Nominell strøm: 6 A
  7. Nominell strøm lysrør: 16 AX
  8. Nominell spenning: 250 V
  9. Tilkoblingstype/Type feste: skrutilkobling
  10. Beskyttelsesgrad IP: IP20
  11. Kommentar: Bilde kun for illustrasjon. Produktets monteringsramme er også tilgjengelig i en sort, galvanisert utførelse. Ulike farger er resultatet av kontinuerlig utvikling av Kontakt-Simon-produkter.,
    Nominell last for en kanal: 6A (kategori AC1), 2 A (kategori ACV3),
    Total last: maks 16A (kategori AC1) eller maks 8A (kategori AC3)
  12. Bakgrunnsbelysning: LED,
    justerbar,
    kan endres
  13. Maksimal belastning: 16A,
    En-pol 6A

Teknisk data

  1. Påskrift/Piktogram: mangel
  2. Materiale: plast,
    PC,
    halogenfri
  3. Overflate behandling: matt
  4. Monteringsmåte [ETIM]: innfelt montering
  5. Innfesting: skruer
  6. Høyde på produktet: 90 mm
  7. Bredde: 90 mm
  8. Produktdybde: 39 mm
  9. Installasjonsdybde: 31 mm
  10. Betjening/ Virkemåte: Knapp
  11. Antall knapper / funksjoner: 4
  12. Tilkobling: Andre
  13. ETIM klasse: EC000044 Persiennebryter/-trykknapp
  14. Montering: innfelt
  15. Antall utganger: 4
  16. Mek. kontr.: ja

Logistikk data

  1. Antall i eske: 10
  2. Målenhet: stk.
  3. T.primæremb.: pappeske
  4. H. på prim. embal: 5.5 cm
  5. Bredde pr produkt: 10 cm ?Horisontal dimensjon av siden med etiketten eller fronten av produktet
  6. L. på prim. embal: 10 cm
  7. Vekt: 0.169 kg
  8. Type m.pk.embal: lukket boks
  9. Høyd.på m.pk.embal.: 10 cm
  10. Br.på m.pk.embal: 19 cm ?Horisontal dimensjon av siden med etiketten
  11. L. på m.pk.embal: 29 cm

Nedlastinger

  1. Last ned produktark
  2. TEW4.2/116/N
